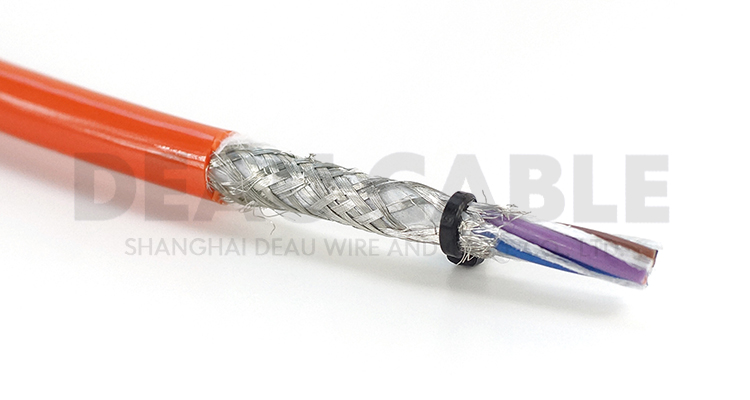

高柔性聚氨酯护套屏蔽多芯电缆 DKF810-PUR 4*0.5
典型应用
适用于连续往复运动下的安装, 特别是工业作用环境下的频繁弯曲场合, 如现代化机械标准部件的拖链中及物流系统、 操控系统、 机械自动化系统等。 数控机床、 电子设备、 五金冲压、 木材石材机械、 玻璃与门窗机械、 注塑机、 机械 (人) 手、 建筑机械、 重型机器厂 、 汽车制造、 起重运输设备、 自动化仓库、 码头、 消防车等的室内外环境需要屏蔽的场所。 特别应用重机械负荷, 海岸、 港口、野外, 高低温、 高污染等恶劣环境场所。
导线: 多股超细精绞无氧铜丝, 符合CDE0295CLASS 6标准
绝缘: 特殊混合PVC绝缘
颜色代码:
≤0.5mm 颜色表示, 棕、 黑、 蓝、 紫、 粉红、 橙
≥0.5mm 黑色数字白色号码编号, 3芯以上带有蓝绿接地线 (黄绿可选)
芯线结构: 防扭结分层, 或分组式间隙填充
内外护层: 无纺布带或聚脂带
屏蔽: 镀锡铜网编织屏蔽, 密度80%以上
护套材料: special PUR
护套颜色:
黑色 (RAL9005)
灰色 (RAL7001)
橙色 (RAL2003)
技术参数
额定电压: 截面<0.5mm2: 300/300V 截面≥0.5mm2: 300/500V
测试电压: 2000V
最小弯曲半径
固定敷设:6×D
移动安装:
当行程<10米时, 弯曲半径为10×D
当行程≥10米时, 弯曲半径为12×D
使用温度
固定敷设:-45℃至+90℃
移动安装:-35℃至+90℃
抗辐射强度: 5×107cJ/kg
阻燃性: 符合IEC60332-1-2+EN60332-1-2
耐油性: 参见耐油性附表
耐化学性: 参见耐化学性附表
特性与符合性
移动特性
敷设行程: >100m,加速度40m/S2,移动速度5m/S
弯曲寿命: 30次/分钟,>500万次特性
耐寒、 防水解和微生物、 防油与和冷却剂
抗辐射, 耐臭氧、 耐候性、 耐酸碱、 抗溶剂
高耐磨性、 耐刻痕、 重的机械负荷
耐曲挠, 抗扭性。 良好电磁性 (抗干扰)
